Dobór zawiesia łańcuchowego do masy ładunku, krawędzi i temperatury pracy w hali

Spis treści

• Materiał i technologia zabudowy
• Ochrona przed dostępem osób niepożądanych
• Praktyczne aspekty zabudowy z dachem

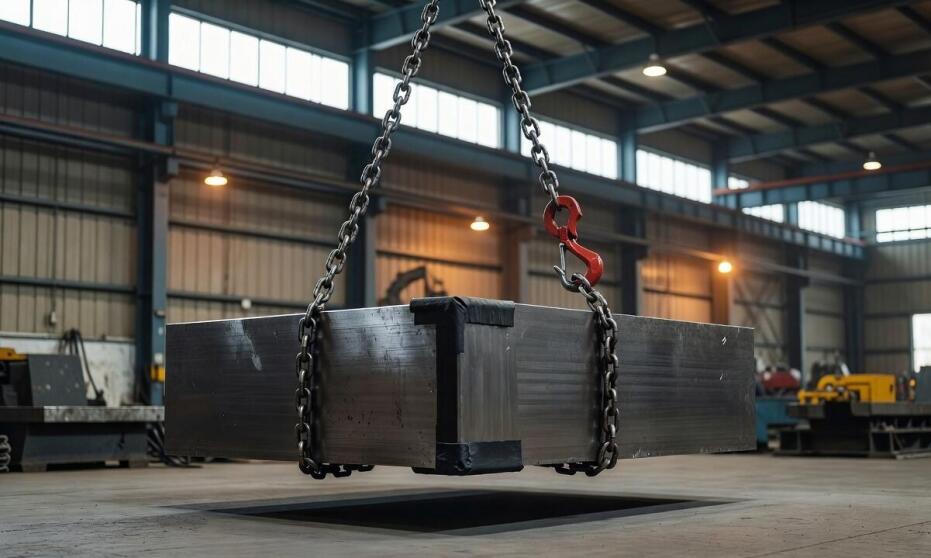

W hali produkcyjnej operator przygotowuje się do podniesienia kilkutonowej ramy stalowej za pomocą dwucięgnowego osprzętu. Po oderwaniu od posadzki ładunek traci stabilność i zaczyna gwałtownie obracać się wokół własnej osi, a jeden z haków niebezpiecznie przesuwa się po nieosłoniętej krawędzi. Taka sytuacja natychmiast obnaża brak marginesu bezpieczeństwa. Poleganie wyłącznie na nominalnej nośności katalogowej sprzętu okazuje się błędem, gdy parametry operacji odbiegają od idealnego, laboratoryjnego modelu transportu bliskiego.

Parametry ładunku i konfiguracja układu transportowego

Przed fizycznym dobraniem sprzętu dźwigowego należy przeanalizować trzy rygorystyczne kryteria. Pierwszym z nich pozostaje precyzyjna waga całkowita, która uwzględnia wszelkie dospawane elementy konstrukcyjne oraz osłony maszynowe. Drugim, niezwykle często marginalizowanym wskaźnikiem, jest wyznaczenie środka ciężkości. Przesunięcie tego punktu względem geometrycznego środka bryły sprawia, że bliższe ramię przejmuje nieproporcjonalnie większą część ciężaru. W skrajnych sytuacjach asymetryczna bryła doprowadza do drastycznego przeciążenia jednego cięgna, nawet jeśli całościowa masa przedmiotu mieści się w ogólnych limitach układu. Trzecim wymogiem technicznym jest weryfikacja samych punktów podwieszenia. Ich realna wytrzymałość uderzeniowa dyktuje zastosowanie zawiesia jedno-, dwu- lub czterocięgnowego.

Przeczytaj również: Kiedy kupić, a kiedy wynajmować urządzenia transportu bliskiego?

Kształtowanie rozkładu sił opiera się na podstawowej geometrii przestrzennej. Zgodnie z wytycznymi technologicznymi zalecany kąt nachylenia cięgien względem pionu wynosi od 15° do 30°. Szersze rozwarcie narzuca obowiązek wdrożenia określonych współczynników redukcyjnych. Powód takiego działania jest czysto fizyczny – wraz ze wzrostem kąta gwałtownie rośnie składowa pozioma siły, która poddaje strukturę metalu dodatkowym naprężeniom zrywającym. Zjawisko to dokładnie obrazuje inżynieryjna tabela mnożników nośności układu:

Przeczytaj również: Rodzaje zawiesi oraz ich zastosowanie

Przy rozwarciu wykraczającym poza 45° zestaw traci znaczną część przeliczeniowego udźwigu, co wymusza zakup znacznie grubszych ogniw. Poziomowanie trudnych gabarytowo ładunków ułatwiają zintegrowane skracacze, które pozwalają na bezpieczną, asymetryczną korektę długości każdego ramienia z osobna. Ich zastosowanie natychmiast eliminuje skrajnie niebezpieczną i niedopuszczalną praktykę wiązania stali w węzły. Konstrukcję dopełnia odpowiedni hak. Zastosowanie modelu wyposażonego w sprężynową zapadkę chroni przed przypadkowym wyczepieniem się ładunku w ułamku sekundy, w którym operator luzuje naciąg suwnicy.

Przeczytaj również: Najważniejsze parametry techniczne urządzeń dźwigowych

Wytrzymałość materiału w skrajnych warunkach środowiskowych

Tradycyjna stal w klasie wytrzymałościowej 8 (800 MPa) to powszechny na rynku standard, który zabezpiecza statyczne operacje magazynowe. Przebieg procesów komplikuje się przy wysokiej intensywności zmianowej. W hutach i ciężkich zakładach obróbki optymalnym wdrożeniem staje się stal w klasie 10 (1000 MPa). Przy zachowaniu identycznej średnicy przekroju drutu zawiesia łańcuchowe odlane z takiego stopu oferują nośność roboczą wyższą o blisko 25%. Zwiększona gęstość materiału pozwala drastycznie odchudzić masę własną sprzętu, co wyraźnie odciąża układ kostno-szkieletowy operatora zmuszonego do ręcznego manipulowania hakami.

Kluczowym zagrożeniem w zmechanizowanych halach pozostają surowe krawędzie obrabianych detali. W zaawansowanych obiektach serwisowanych i projektowanych przez inżynierów spółki jawnej Besttap Mende Dziurman każdorazowo zakłada się, że kontakt napiętego ogniwa z ostrym narożnikiem generuje potężne siły ścinające. Odgórnie dopuszczalna wartość obciążenia maleje liniowo wraz ze zwężaniem się promienia krawędzi ładunku (R) względem grubości zastosowanego pręta (d). Gdy promień przewyższa podwójną grubość łańcucha (R > 2d), instalacja pracuje ze współczynnikiem 1. Zwężenie krzywizny do poziomu grubości ogniwa (R > d) wymaga zredukowania nośności systemowej poprzez mnożnik 0,7. Kontakt z wybitnie ostrą blachą (R < d) powoduje spadek parametrów, który ratuje wyłącznie awaryjny współczynnik 0,5 lub nałożenie atestowanych osłon ochronnych z poliuretanu.

Ekstremalne wahania termiczne to kolejny czynnik destrukcyjnie wpływający na układ krystaliczny metalu. W standardowym środowisku oscylującym pomiędzy -40°C a 200°C osprzęt zachowuje pierwotne właściwości fizyczne. Po przekroczeniu górnej bariery wytrzymałość ulega wyraźnemu zachwianiu. Zaawansowane rozwiązania metalurgiczne z serii winner 400 po przekroczeniu progu 201°C, aż do bariery 300°C, skutecznie utrzymują jednak wskaźnik redukcji na bezpiecznym poziomie 0,9. Ostrzegawczym sygnałem pozostaje fakt, że ekstremalnie wysokie temperatury połączone z dynamicznym tarciem na powierzchni katastrofalnie przyśpieszają ścieranie materiału, wymuszając ciągłe rewizje współczynników krytycznych.

Środowisko pracy i specyfika produkowanego elementu wymagają indywidualnego zaplanowania każdego punktu uciągu. Dopasowanie układu nośnego pod żadnym pozorem nie sprowadza się do znalezienia odpowiedniej wartości w broszurze handlowej. To złożona matryca, w której przesunięty środek masy, asymetryczny kąt nachylenia oraz agresywne krawędzie dyktują rzeczywiste ramy bezpiecznego unoszenia bryły. Zlekceważenie choćby jednego wskaźnika fizycznego zrywa łańcuch wytrzymałościowy i stwarza bezpośrednie zagrożenie dla życia wszystkich osób przebywających na hali.
